朝顔

※朝顔は工事中の落下物による危険防止上必要な部分に設けます。

① 高さ10m以上の足場では１段以上、高さ20m以上では２段以上設けてください。また、１段目は地上より10m以下、（一般には4～5m）の位置とし、２段目以上では下段の朝顔から10m以下に設けてください。
② 朝顔の突出し長さは2m以上とし、水平面に対する傾きは20以上とします。
③ 朝顔本体の付位置は建枠のジョイント部に近いところとします。また建枠に偏心荷重がかかるので、朝顔本体の位置に、壁つなぎを最低でも２スパンごとに設けてください。

●取付平面図

●取付平面図

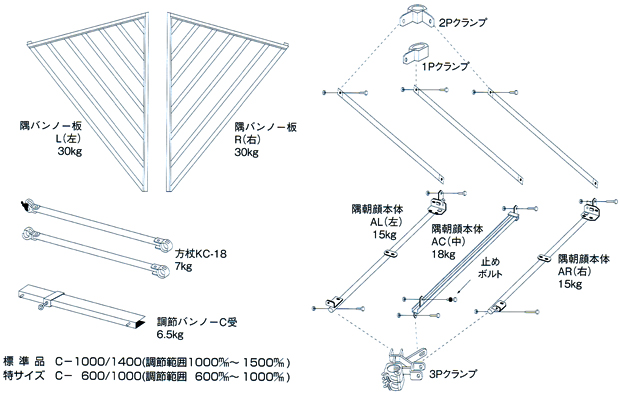

●構成部材

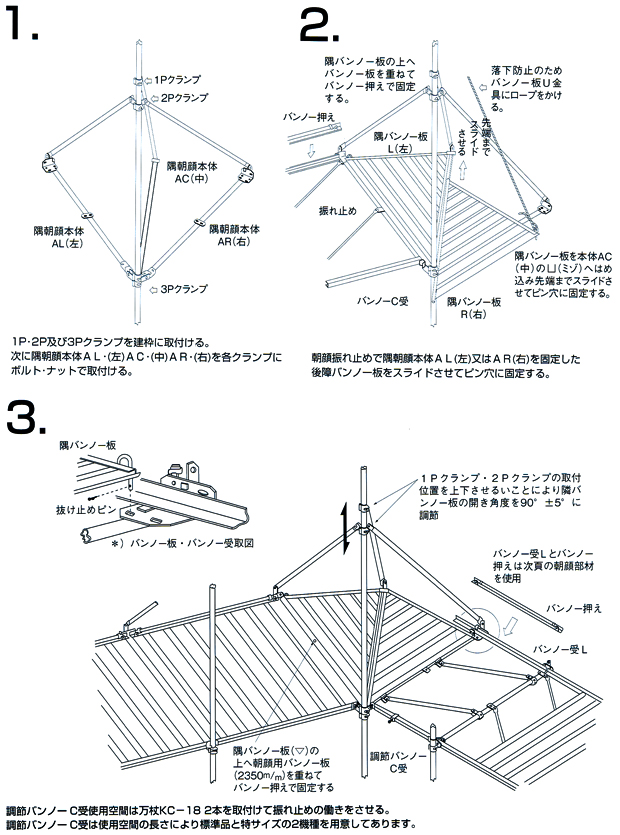

●組立順序
